Инвертор для Злого шокера на ne555 от 2х li-ion

Еще давно вставал вопрос о питании Злого Шокера от 2х банок 3.7в, дабы решить некоторые проблемы с зарядкой да и вообще уменьшить место в корпусе. Проверенная стандартная схема ЗШ с этим этой задачей справляется неплохо, но как то захотелось заюзать обратноход. Минимальное напряжение запуска проверенного обратнохода на uc3845 - 9 вольт, что делает необходимым использовать минимум 3 банки li-ion аккумов. А вот микросхема ne555 запускается и от одной банки, на этом было решено покопаться с инвертором на этой микре.

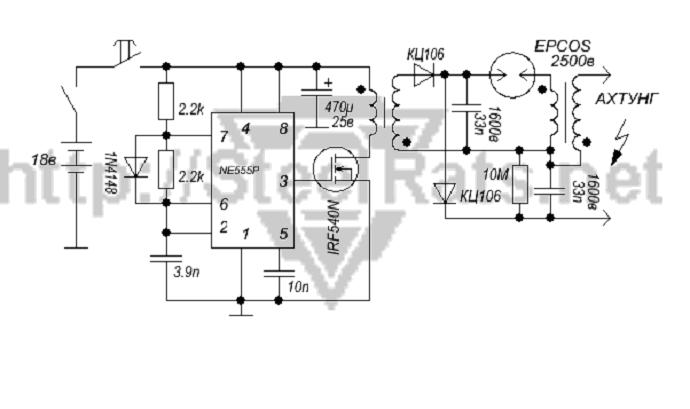

За основу взята наработка Ламазоида - шокер НЛО, я лишь немного "поколдовал" над трансформатором и частотозадающей частью инвертора, вот что вышло.

(резистор 1кОм)

Детали:

Феты IRF3205

Микросхемы NE555

Диоды UF4007

Трансформатор: Ч22 2000нм (Обильно присытствует на старых платах, достаточно посетить местную барахолку)

Аккумуляторы 3.7v 18650 - 800мАч

Аккумуляторы 3.7в 18650 - 2200-2600Мач

Аккумуляторы(литий-ферум) крайне злые 3.3 в 18650 - 1100Мач (пока не проверял)

Разрядники эпкос



Какие особенности у этой схемы:

Потребление тока 4.7А при использовании li-po аккума необходим дроссель по питанию.

Частота 45-50гц

Частота инвертора 22кгц

После 10 сек. непрерывной работы фет греется не так сильно. Для шокера вполне неплохие показатели.

Диод в паралель резистору уменьшает время дедтайма, увеличивает заполнение при той же частоте. С диодом частота пробоя несколько стабильнее. Иногда бывают проблемы с настройкой транса и без диода работает намного лучше, в 3ей собранной схеме диод пришлось убрать т.к. сильно упала частота.

Замеры щупом x10, питание инвертора 11.6в, частота около 22.5кГц

Без диода

С диодом

Если поставить говноэлектролит в параллель питанию он быстро нагреется, вместе с ним нагреется и транзистор. Я так наебнул один ирф3205 когда рискнул заюзать электролит со свалки. Для стабильной работы лучше дернуть с материнки пк (low esr) или заказать таковой в магазине. Если такого нет, зашунтировать электролит керамическим капом на 100n, нагрев несколько снизится.

Трансформатор

На сердечнике РМ6 с данными параметрами схемы КПД в разы ниже, еще предстоит подобрать параметры.

Лично я в свое время надыбал гору советских броневых сердечников б-22 и б-30 поэтому и подгонял именно его. Какие показатели будут с забугорным сердечником сказать затрудняюсь, но если откажется запускаться по человечески - можно поднять частоту до 60кГц, поменяв параметры задающей части, значения которых можно найти по программе. В нашем случае в сердечник б-22 подкладываем 4 кружочка из бумаги А4, создавая таким образом немагнитный зазор, и плотно стягиваем чашки скотчем.

Обмотки: первичка 10 витков 4 жилы 0.3мм, вторичка 300 витков 0.16мм.

Видео работы:



Искра при использовании данного инвертора несколько толще чем при использовании стандартного мультика (мартовской схемы) Для наблюдений использовал пробный транс 20 первички 250 вторички

искра не555

искра мультик

В корпус:
