Как снять каретку с велосипеда

Для снятия каретки понадобится инструмент

Велосипед, как и другой вид передвижения, требует технического обслуживания, которое можно производить, как в специализированных мастерских, так и в домашних условиях с использованием специального инструмента. Сегодня речь пойдет о ремонте (обслуживании) каретки, которая включает в себя разборку, смазку, установку и регулировку каретки велосипеда.

Как уже говорилось в предыдущей статье, каретка велосипеда – это подшипниковый узел, который соединяет шатуны с рамой и обеспечивает функцию крутящего момента шатунов велосипеда. Каретка расположена в кареточном стакане рамы, который расположен между нижней трубой и на пересечении нижних перьев велосипеда. Из-за того, что каретка расположена в самой нижней части велосипеда и при использовании велосипеда на протяжении всех сезонов года, она часто подвержена внешнему влиянию, т. е. попаданию пилы, грязи, влаги и т. д. Со временем, в области каретки могут возникать «похрустывания», люфт, щелканье и каретка начинает выходить из привычной работы — уменьшается плавность и точность работы, иногда даже может возникать заклинивание. Все это можно исправить с помощью технического обслуживания каретки.

Каретки закрытого типа (картриджные) ремонту не подлежат, по этому при возникновении проблем с данным типом каретки, она просто меняется на новую. А вот каретки открытого типа (разборные) поддаются обслуживанию, так как представляют собой вал (ось), который вращается с помощью подшипников, которые установлены в чашках каретки и закручиваются непосредственно в кареточный стакан рамы велосипеда. По этому их можно легко снять, смазать, заменить подшипники и снова собрать или просто заменить старую каретку на новую.

Ремонт каретки может включать в себя:

  • плановое обслуживание каретки (смазка и переборка);
  • устранения люфта каретки;
  • тугое вращение оси каретки;
  • посторонние звуки в области кареточного узла.

Снятие каретки с велосипеда и ее обслуживание

В нашей статье, мы рассмотрим обслуживание кареток открытого типа Shimano. Каретка может быть с насыпными подшипниками, поэтому при снятии будьте бдительны, так как шарики могут рассыпаться в разные стороны, а также в виде неразборного картриджа.

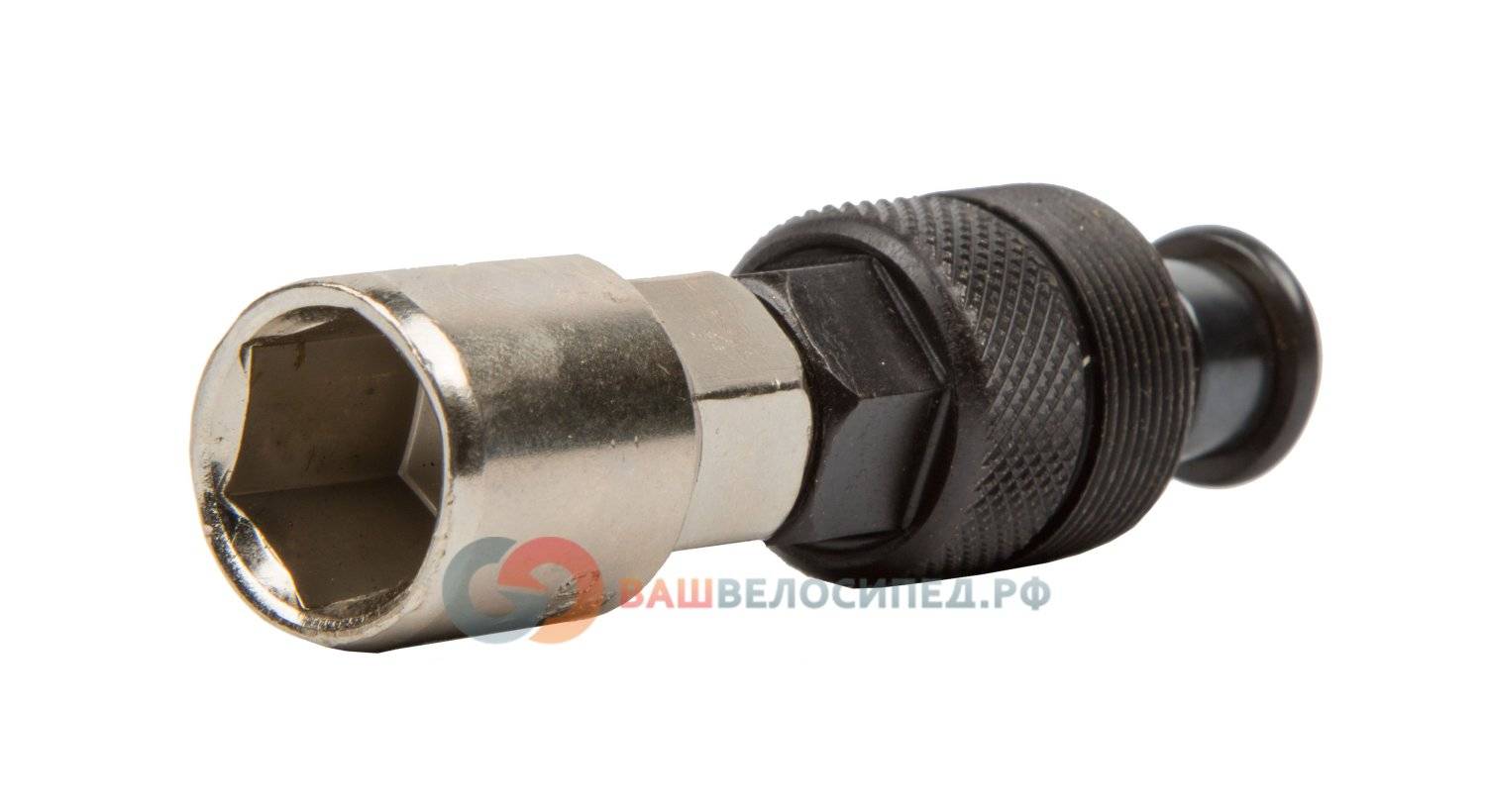

Инструмент - выжимка шатуна

Выжимка шатуна.

Для того, чтоб снять шатуны с оси каретки, нам понадобится выжимка шатуна. Выжимка состоит из двух составляющих: правая сторона предназначена для выжимки шатуна с оси каретки, а левая – для съема фиксирующего болта шатунов. Фиксирующая гайка шатуна

Фиксирующая гайка шатуна.

Первым делом отвинчиваем затягивающие болты шатунов или иными словами винт , который находятся на конце вала каретки, с помощью педального ключа. В некоторых случаях, эти винты могут быть скрыты под пластиковыми заглушками, которые легко снимаются с помощью плоской отвертки.

После снятия фиксирующих болтов, с помощью выжимки шатунов, закручиваем съемник резьбовой частью в шатун до упора, но здесь нужно производить закручивание поступательно и без особых усилий, чтоб не сорвать резьбу. Снимаем шатун с оси каретки и протираем посадочные места. После того, как сняли шатуны с вала каретки, необходимо снять саму каретку, для этого понадобится съемник каретки shimano.

Если же у Вас другой тип каретки, то Вам понадобятся другие съемники каретки. Кроме съемника для shiamno, есть еще съемник для интегрированных чашек кареток и подходит для HOLLOWTECH II, GXP, Howitzer. Еще один съемник для кареток стандарта ISIS с 8-ми шлицевыми креплением съемника и подходит для производителей Shimano, Truvativ и SRAM. Все виды съемников могут быть еще укомплектованы рукоятками, и Вам не понадобится разводной ключ.

Откручивая каретку, необходимо помнить, что снятие каретки необходимо производить с левой стороны, т. е. с той стороны, где нет звезд на шатуне. Берем съемник, вставляем его в шлицы каретки с левой стороны и разводным ключом крутим против часовой стрелки. Очень важно избегать всяческих перекосов съемника при откручивании чашек каретки, чтоб не повредить саму чашку и съемник.

Съемник каретки Shimano

Съемник каретки Shimano.

Крутить нужно до тех пор, пока чашка каретки не открутится. После этого, аналогичные действия выполняем с правой стороны, только здесь нужно учесть тот факт, что крутить нужно по часовой стрелке. После произведенных действий, каретка велосипеда будет снята. При замене каретки, старую каретку можно выбросить, а новую поставить. При обслуживании каретки подшипники можно просто заменить на новые.

После того, как каретка была снята, необходимо проверить кареточный стакан на предмет грязи, песка и прочего, которые могли туда попасть, как через каретку, так и подседельную трубу велосипеда.

Съемник каретки Howitzer

Съемник каретки Howitzer.

Для обслуживания каретки разборного типа, берем чашки каретки и проверяем состояние подшипников. Тщательно протираем чистой тряпкой сами подшипники и посадочные места от старой смазки и того, что от нее осталось. Резьбу каретки можно промыть, использовать при этом можно керосин, бензин либо WD-40. Протираем насухо тряпкой. После этого берем любую густую смазку и небольшим количеством смазываем посадочные места и поставив подшипники еще немного добавляем смазку. Однако, каретки разборного типа являются недолговечными и требует частого обслуживания и регулировки подшипников. Съемник каретки стандарта ISIS

Съемник каретки стандарта ISIS.

Если же каретка неразборная (картриджного типа) и у Вас возникли с ней какие-то проблемы, то лучше заменить ее на новую. Для покупки новой каретки, Вам необходимо знать длину вала, ширину (68 или 73 мм) и тип соединения с шатунами.

Если у Вас интегрированная каретка, то поменять промподшипники можно путем замены промов. Для проверки состояния промподшипников, снимаем пыльник и видим старые подшипники. Снять их можно специальным съемником для внутренних подшипников или же выбыть молотком и стамеской (не рекомендуется). Чистим и смазываем посадочное место, после чего ставим новые промподшипники.

Перед установкой каретки необходимо протереть и смазать все резьбовые соединения.

Установка каретки велосипеда

При сборке каретки главное – правильно поставить чашки. Напомню, что они имеют разную резьбу, а именно — правая чашка имеет левую резьбу, а левая – правую. Перед установкой каретки, смазываем кареточный стакан, подшипники и резьбу чашек густой смазкой. Сбор каретки нужно начинать производить с правой стороны. Для начала, ось каретки вставляем в правую чашку и закручиваем съемником каретки, а затем левую до упора. После того, как чашки каретки были закручены, необходимо проверить каретку на предмет отсутствия люфта (каретка должна крутиться легко и бесшумно). Для этого крутим ось каретки в разные стороны. Будьте внимательны и следите, чтоб чашка пошла ровно по резьбе, так как ее очень легко повредить. Ставим на место шатуны и фиксирующие винты.

Вот как надо делать ремонт велосипеда
